新加坡整個電網分為400、230、66千伏輸電網絡和22、6.6千伏及400/230伏配電網絡。22千伏配網接線方式考慮N-1原則，采用以變電站為中心的花瓣形接線，即同一個雙電源變壓器并聯運行的變電站(66/22千伏)的每兩回饋線構成環網，閉環運行，不同電源變電站的花瓣間設置聯絡開關，處于常開狀態。22千伏配電線路均裝設縱差保護，至客戶或變壓器的支路采用過流和接地保護。環網最大負荷電流不超過400安培，環網的設計容量為15兆伏安，饋線按照50%負荷設計，且全部實現電纜化、全戶內配電裝置?；ò晔浇泳€如圖1所示。

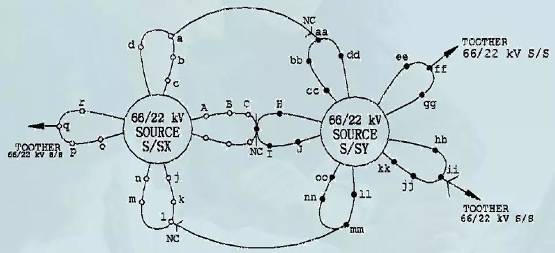

圖1.新加坡22千伏中壓配電網花瓣式接線

由一個變電站的一段母線引出的一條出線環接多個配電站后，再回到本站的另一條母線，由此構成一個“花瓣”。多條出線便構成多個“花瓣”，多個“花瓣”構成以變電站為中心的一朵“花”。每個變電站就是一朵“梅花”，原則上不跨區供電，通過“花瓣”相切的方式滿足故障時的負荷轉供，構成多朵“梅花”供電的城市整體網架(見圖2)，顯示了良好的可擴展性。

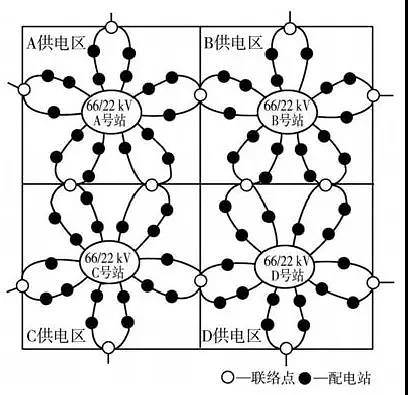

圖2新加坡城市電網擴展圖

這種接線模式的優點是可靠性較高，當單一線路事故時，縱差保護動作，切除故障，系統不停電，有效減少了停電次數;當同一環兩回饋線事故或變電站全停電時，通過閉合聯絡開關將整個故障花瓣負荷轉移至另一花瓣時才要停一次電，但這個停電時間是秒級的，恢復供電速度快。新加坡配網供電可靠率達到99.9997%。

但這種方式也有一些缺點，包括：(1)閉環運行，系統在短路時電流水平較高，因此對斷路器或負荷開關要求較高;(2)故障時，整個環上的負荷轉移到一條饋線，饋線電纜要按照50%設計;(3)所有22千伏配電網都要裝設差動保護，投資大，且二次保護配置比較復雜。

借鑒意義：我國中壓配電網大多采用10kV單環網，開環運行方式，通過新加坡花瓣形網架接線模式，可考慮在10kV單環網重要負荷節點增設專線，與鄰近單環網聯絡，正常狀態開斷運行，聯絡線的線徑與主干線相同。一個區段故障，拉開相應區段開關、閉合聯絡開關，將負荷轉供到相鄰饋線，完成轉供。
